Ikki tomonlama ulanish terminalini burish uchun biz sifatga e'tibor qaratishimiz kerak. IPC-A-620 da spetsifikatsiyani aniqlash bo'limi mavjud.
Maqsad - 1,2,3-sinf
• To'g'ri rang-kodlangan issiqlik qisqaruvchi gilza ishlatilgan (A).
• Issiqlik bilan qisqaruvchi gilza o'rtada joylashgan.
• Eriydigan muhrlash halqalari oqdi.
Qabul qilinadi - sinf 1,2,3
• Simlarning uchlari sim to'xtashiga tegmaydi. Simlar ko'rinadi
tekshirish oynalari (strelkalar) orqali.
• Sim izolyatsiya bo'shlig'i, shu jumladan, ikki sim diametridan kam
izolyatsiya.
• Bellmut aniq.
Qabul qilinadi - sinf 1,2,3
• Sim izolyatsiya bo'shlig'i, shu jumladan, ikki sim diametri ichida
ikkala uchida ham izolyatsiya (ko'rsatilmagan).
• Issiqlik bilan qisqaradigan gilzaning uchlari sim izolatsiyasiga muhrlangan
(hech qanday sim simlari ochiq emas).
Qabul qilinadi - sinf 1,2,3
• Qisqichli indentlar aylantiriladi (faqat choksiz qo'shimchalar).
Qabul qilinadigan - 1-sinf
Jarayon indikatori - 2,3-sinf
• Issiqlik bilan qisqaradigan yeng markazlashtirilmagan, lekin yeng uchlari
simli izolyatsiyaga muhrlangan.
Kamchilik - 1,2,3-sinf
• Sim izolatsiyasi sim siqish barreliga (A) cho'ziladi.
• Qisish bo'shlig'i qo'shilish oxirida joylashgan (B).
• Tekshiruv oynasi(lar)ida sim uchlari ko‘rinmaydi
(C).
• Sim izolyatsiyalash bo'shlig'i ikkita sim diametridan kattaroq
shu jumladan izolyatsiya (D).
• Issiqlik bilan qisqaradigan gilza ikkala izolyatsiyani bir-biriga yopishtirmaydi
bo'shliqlar (ko'rsatilmagan).
Kamchilik - 1,2,3-sinf

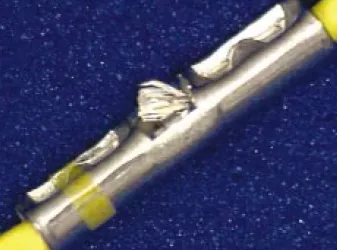

• Sim simlari tekshirish oynasidan tashqariga chiqadi.
Kamchilik - 1,2,3-sinf
• Tel simlari issiqlik bilan qisqaradigan yengni teshdi.
